钛合金分类以及加工方法 钛合金分类以及加工方法 2010 年06 月 04 日 钛合金是以钛为基加入其他元素组成的合金。钛有两种同质异晶体882℃以下为密排六方结构α 钛882℃以上为体心立方的β 钛。 合金元素根据它们对相变温度的影响可分为三类 ①稳定α 相、提高相转变温度的元素为α 稳定元素,有铝、碳、氧和氮等。其中铝是钛合金主要合金元素它对提高合金的常温和高温强度、降低比重、增加弹性模量有明显效果。 ②稳定β 相、降低相变温度的元素为β 稳定元素又可分同晶型和共析型二种。 前者有钼、铌、钒等后者有铬、锰、...

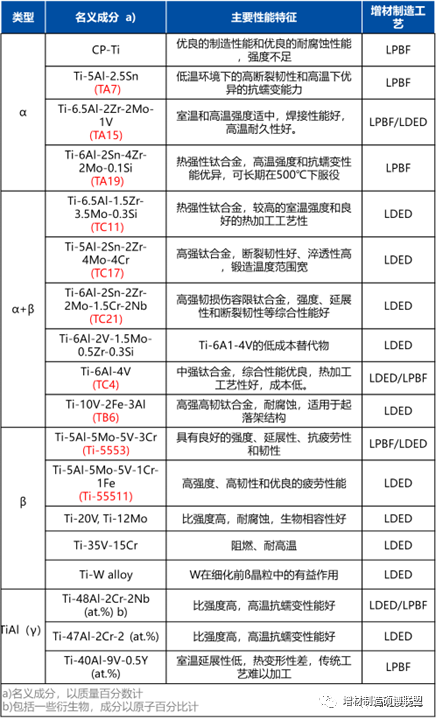

　　钛合金分类以及加工方法 钛合金分类以及加工方法 2010 年06 月 04 日 钛合金是以钛为基加入其他元素组成的合金。钛有两种同质异晶体882℃以下为密排六方结构 钛882℃以上为体心立方的 钛。 合金元素根据它们对相变温度的影响可分为三类 ①稳定 相、提高相转变温度的元素为 稳定元素,有铝、碳、氧和氮等。其中铝是钛合金主要合金元素它对提高合金的常温和高温强度、降低比重、增加弹性模量有明显效果。 ②稳定 相、降低相变温度的元素为 稳定元素又可分同晶型和共析型二种。 前者有钼、铌、钒等后者有铬、锰、铜、铁、硅等。 ③对相变温度影响不大的元素为中性元素有锆、锡等。 氧、氮、碳和氢是钛合金的主要杂质。氧和氮在 相中有较大的溶解度,对钛合金有显著强化效果,但却使塑性下降。通常规定钛中氧和氮的含量分别在 0.150.2和 0.040.05以下。氢在 相中溶解度很小,钛合金中溶解过多的氢会产生氢化物使合金变脆。通常钛合金中氢含量控制在 0.015以下。氢在钛中的溶解是可逆的可以用真空退火除去。 钛合金的分类 钛是同素异构体熔点为 1720℃在低于 882℃时呈密排六方晶格结构称为 钛在 882℃以上呈体心立方品格结构称为 钛。利用钛的上述两种结构的不同特点添加适当的合金元素使其相变温度及相分含量逐渐改变而得到不同组织的钛合金titanium alloys。室温下钛合金有三种基体组织钛合金也就分为以下三类 合金,( + )合金和 合金。中国分别以TA、 TC、TB 表示。

　　2017年天津科技大学计算机科学与信息工程学院842自命题计算机学科专业基础综合之计算机组成原理考研题库

　　2017年青海民族大学民社院720中国史综合之中国古代史考研冲刺密押题

　　2017年中央民族大学国际教育学院354汉语基础[专业硕士]之现代汉语考研导师圈点必考题汇编(1)

　　2017年天津理工大学通信原理与数字信号处理之数字信号处理复试仿真模拟三套题

　　2017年山西师范大学中国文学史（加试）之中国现代文学三十年复试实战预测五套卷
